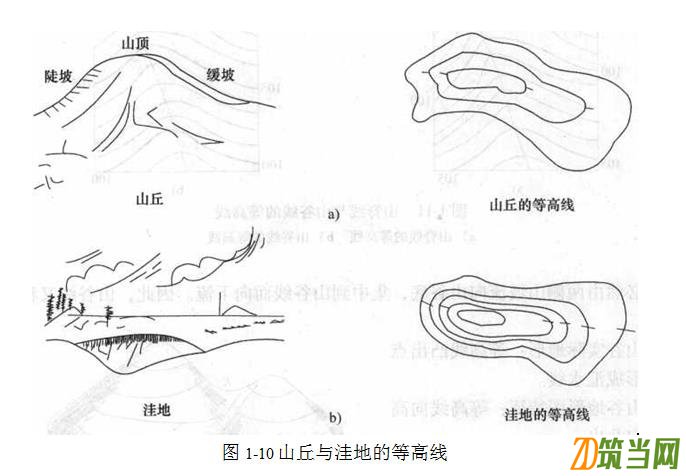

2） 注記符號。是指在地形圖上對地物或地貌加以說明的文字、數字，包括 名稱注記，如：城鎮、工廠、山脈、河流和道路等的名稱；說明注記，如：路面 材料、植被種類和河流流向等；數字注記，如：高程、房屋層數等。 3） 地形符號。用來表示地表面的起伏狀態，如：平原、丘陵等，地形圖上 表示地形的主要方法是等高線法。 （2）用等高線表示的典型地形圖例有： 1）山頭與洼地。在地形圖上區分山頭與洼地的準則是：凡內圈等高線的注 記大于外圈者為山頭，小于外圈者為洼地。如果等高線上沒有高程注記，則常用 坡線表示。示坡線就是一條垂直于等高線而指向下坡方向的細短線（圖MO） 0

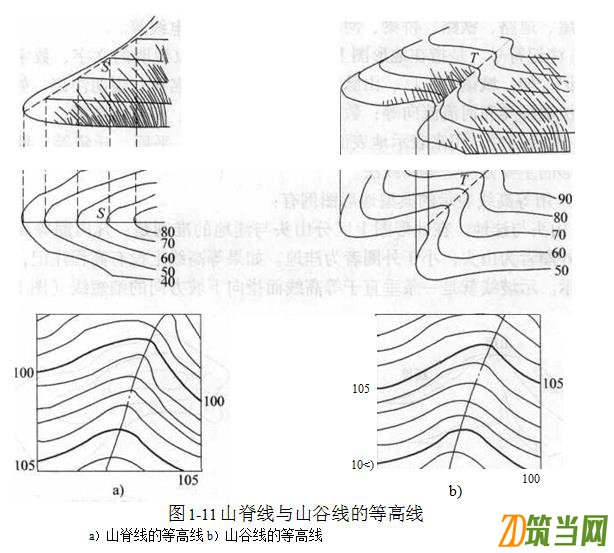

山脊實際地形：等高線凸出點連線形成分水線或山脊線。 山脊地形圖特征：等高線向低的方向凸出。 山谷是沿著一個方向延伸的洼地。貫穿山谷最低點的連線稱為山谷線。山谷 等高線表現為一組凸向高處的曲線，如圖1-11所示，圖中丁為山谷線。在山谷中，

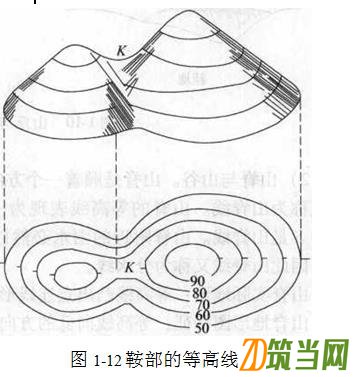

雨水必然由兩側山坡流向山谷底，集中到山谷線而向下流。因此，山谷線又稱集 水線。 山谷實際地形：等高線凸出點 連線形成匯水線。 山谷地形圖特征：等高線向高 的方向凸出。 3） 鞍部。鞍部是相鄰兩個山 頂之間呈馬鞍形的部位，如圖所 示。鞍部往往是山區道路通過的地 方，也是兩個山脊與兩個山谷會合 的地方。 鞍部等高線的特點：在一組大 的閉合曲線內，套有兩組小的閉合 線（圖 1-12）。

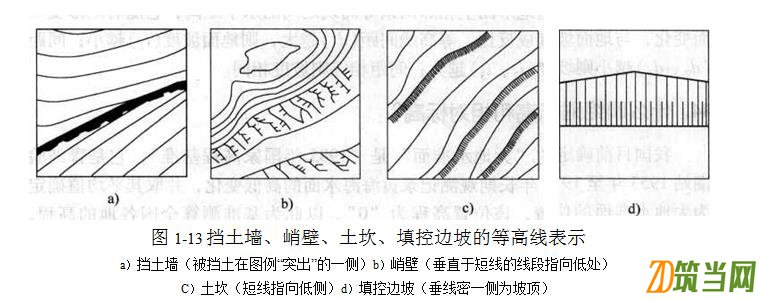

4） 其他幾種地形（圖1-13）  |
