寧02N2 通風與空調工程(風管、水管、配件）圖集說明 一、適用范圍: 本分冊適用于無嚴格環境工藝要求的通風空調工程，不適用于有特殊要求的工程和人防工程。 二、特別解釋: 1.本分冊對每類設各和構件,原則上選擇一種到兩種較典型和先進的產品作為編制施工安裝...

寧02N1 供暖工程圖集編制說明 1.公稱直徑小于或等 于32mm的焊接鋼管，應采用螺紋連接。 管螺紋的加工應規整,并有一定稍度, 斷絲或缺絲不得大于全扣數的10%。安裝后的管螺紋根部應干凈并有2~3扣外露螺紋。 2.公稱直徑大于 32mm的碳素鋼管，可采用焊接連接 ;管...

寧02J9 室外工程圖集編制說明 一、本圖集以滿足一般標準的民用建筑構造為主，適當兼顧較高標準建筑的需要，標準很高的構造詳圖未予編入。 二、本圖集努力做到構造技術先進、材料選用適當，品種類型多樣,設計采用方便。 三、圖中基礎埋深8(凍結深度)按工程設...

寧02J8 樓梯圖集編制說明 一、本圖集包括室內樓梯、室外樓梯、輔助樓梯、屋頂上人梯。內容以一般民用建筑為主,同時也編入了一些用于中、高級民用建筑裝修標準所需的內容，如車木欄桿、 金屬花飾欄桿等,一般工業建筑也可參考使用。 二、關于扶手高度: 1.室內樓...

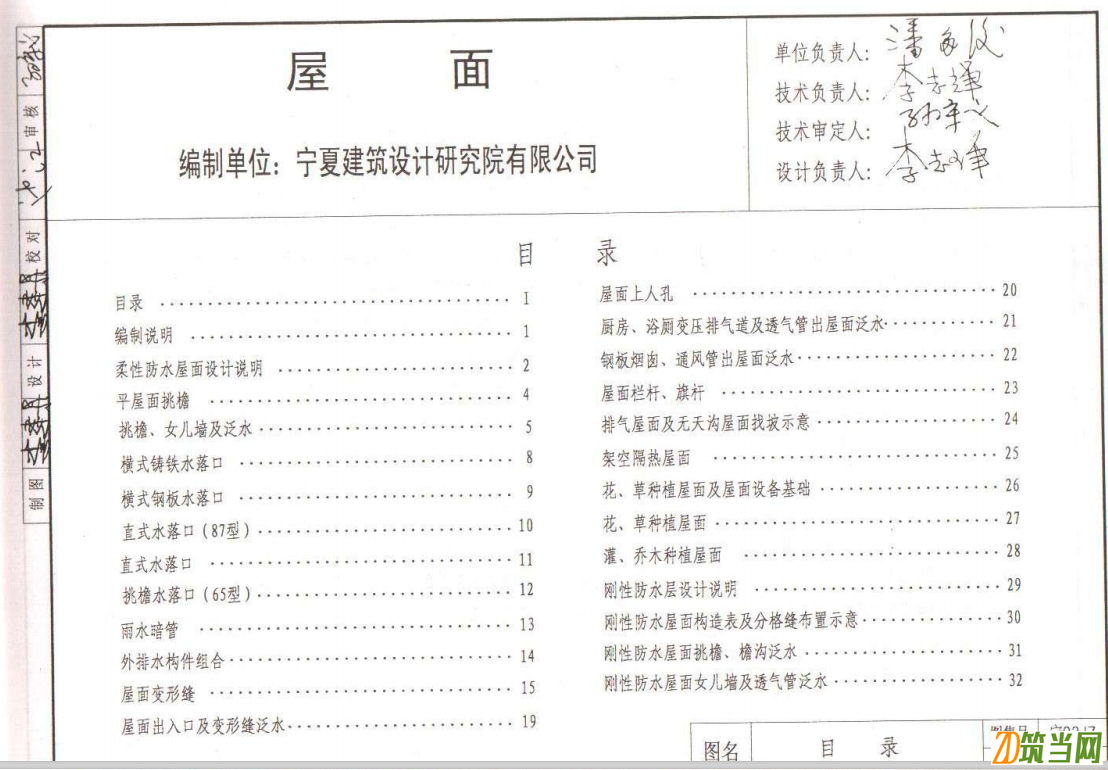

寧02J7 屋面圖集編制說明 一、本圖集包括柔性防水屋面、 種植屋面、剛性防水屋面、倒置式屋面、金屬壓型板屋面及金屬彩瓦屋面。適用于一般標準的民用與工業建筑. 二、圖集中平屋面構造均畫有保溫層，如無保溫層生國參考使用. 三、圖集中除注明者外均按《屋面...

寧02J6-4 鋁合金門窗圖集適用范圍 1. 本圖集適用于一般工業和民用建筑。 2.對防腐要求較高的建筑物應根據鋁合金型材的耐蝕性能慎重采用。 3.本圖集供建筑設計單位選用供門窗設計、加工制作、施工安裝和 質量監督檢測部門參考。...

寧02J6-3 PVC塑料門窗圖集說明 一、適用范圍: 本圖集適用于住宅、學校、醫院、辦公等民用建筑和一般工業建筑,對 有弱酸堿腐蝕介質作用的工業建筑和沿海鹽霧地區的民用建筑更為適宜。 本圖集供建筑設計人員選用,也作為塑料門窗制作、施工安裝和質量檢 查的依...

寧02J6-2 室內裝飾木門圖集說明 一、適用范圍 本圖集適用于民用建筑和工業建筑中有裝飾要求的室內門面。 二、裝飾木門特點及種類 1.本圖集裝飾木門為板料實芯門,采用柳桉芯機制細木工板和膠合板制作。 飾面板材及收邊條。壓條等裝飾木線采用紅櫸木、柏木、水...

寧02J6-1 常用木門圖集材料及構造 1、本圖集所標注尺寸未注明者均以毫米為單位，節點圖中所注尺寸為凈 料,制成的質量及允許偏差應符合GB50300-2001《建筑工程施工質量 統一驗收標準》。 2.木材選用一、二等紅白松木或材質相似的木材,應符合GB50206-2002...

寧02J5-2 住宅廚房、衛生間圖集說明 一、適用范圍 本圖集適用于以燃氣為熱源的新建住宅的廚房舊有住宅廚房的改造或其他熱源形式的廚房,亦可參考使用。 二、本圖集供設計人員、房屋開發商、施工單位和廚房設備生產廠使用。 三、較高標準住宅中設置管道并間時,...
